Напрямні зсувних дверей VW T4

Напрямні зсувних дверей VW T4

    Для надійної фіксації бічних дверей у закритому стані, а також щільного притискання її до ущільнювача в фургонах Фольксваген Т4 передбачені напрямні (фіксатори). Вони мають робочі поверхні конічної форми. Кількість — по дві пари на двері. Верхні та нижні — взаємозамінні, однакові для правого та лівого боку. На рис. 1 компоненти напрямних позначені як поз. 64 - 66 та 68 - 70.

            Рис. 1. Конструкція бічних (зсувних) дверей Т4

    В оригінальному каталозі компоненти напрямної названі відповідно стопорна цапфа та утримуюча пластина.

    1. Стопорна цапфа OE 701843841 — показана на рис. 2 і 3.

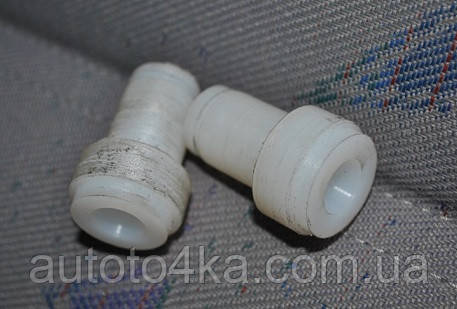

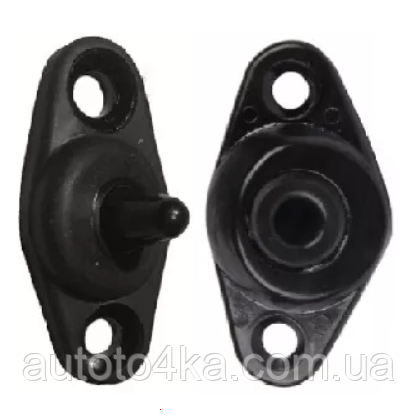

Рис 2. Зовнішній вигляд стопорної цапфи Т4

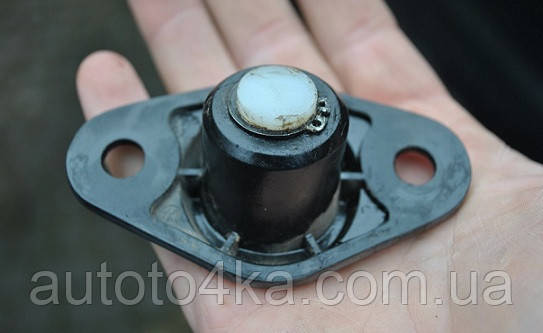

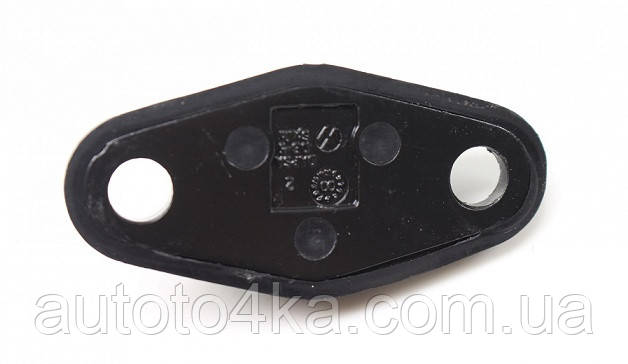

Рис 3. Стопорна цапфа Т4 (від знизу)

    2. Зовнішній вигляд  втулки фіксатора OE 701843637 представлений на рис. 4 і 5.

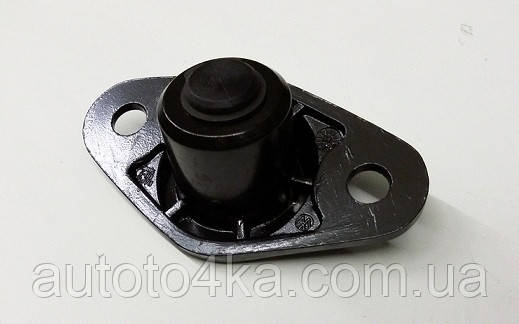

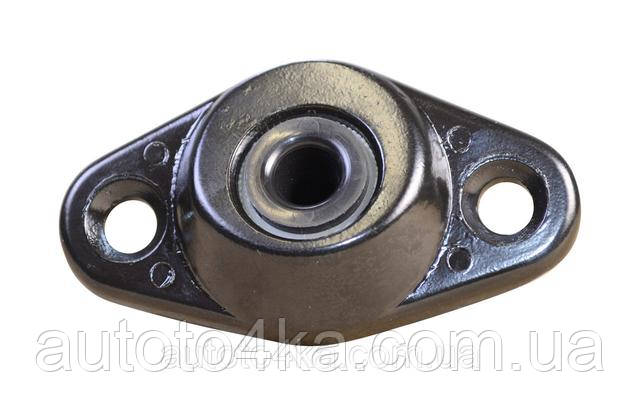

Рис. 4. Зовнішній вигляд втулки фіксатора Т4

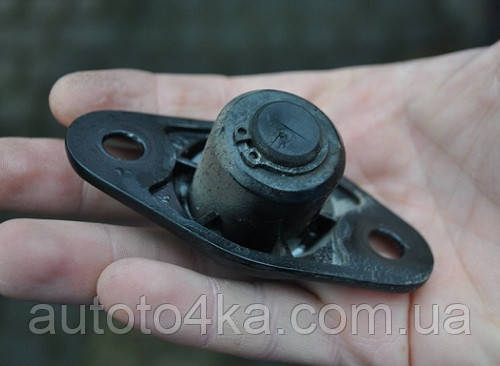

Рис. 5. Втулка фіксатора Т4 (від знизу)

    Ресурс напрямних VW T4 залежить від інтенсивності використання зсувних дверей і може становити 10-12 років і більше.



    Кріплення напрямних

    Цапфа (OE 701843841) і утримувальна пластина (OE 701843637) кріпляться гвинтами з потайною головкою М8х18 (OE N10084701) по 2 шт. на деталь (поз. 69 і 71 на рис. 1). Оригінальні гвинти підібрати складно, але в цих деталей є аналоги:

    - Quick Brake модель 11676K;

    - Metzger модель 11676K.

    Цапфа кріпиться на торцевій поверхні дверного полотна в передній його частині, пластина — на стійці. Отвори під гвинти — круглі, положення й цапфи, і пластини — фіксовані.

    Регулювання зсувних дверей Volkswagen T4

    Зазори та прилягання дверей до елементів кузова регулюються через зміну положення кронштейнів роликових напрямних, кріпильні отвори в кронштейнах яких мають подовжену форму. Детально ці питання розглянуті в нашій статті "Регулювання зсувних дверей Фольксваген Т4".

    Особливості експлуатації фіксаторів Фольксваген Т4

    Під час експлуатації напрямних насамперед зношується гніздо втулки (мал. 6). Коли напрямна виходить із ладу та більше не виконує свої функції з фіксації дверей, вона починає «звучати». Спочатку з'являється скрип або писк, поступово, у міру збільшення проміжку, він переходить у безперервне, набридливе деренчання. Водночас відбувається прискорене зношування гумового ущільнювача, а також робочих поверхонь напрямних роликових опор і фіксаторів замка. Потрапляння через щілини пилу прискорює процес зносу.

    Скриплять зсувні двері Т4? Зверніть увагу на стан напрямних. Найімовірніше, вони мають такий вигляд, як це показано на фото (мал. 6).

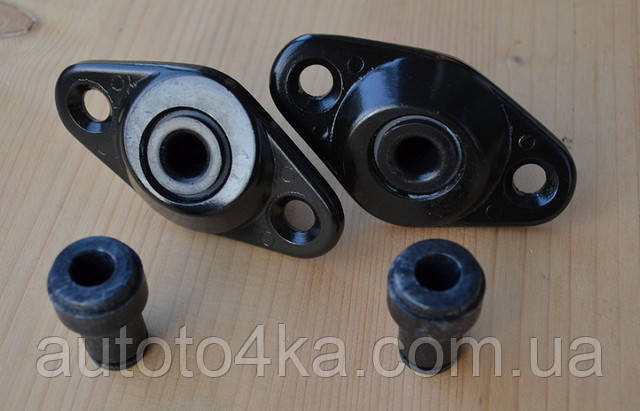

Рис. 6. Такий вигляд має зношена втулка напрямної

    Зношується насамперед пластмасова вставка. Вона закріплена в корпусі напрямної за допомогою стопорної шайби. Це добре видно на рис. 7. Вставка пружна, заміна її не становить складності.

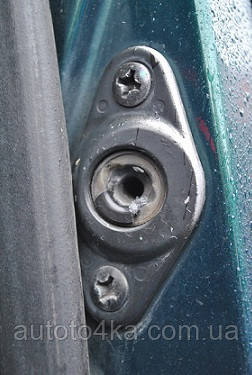

Рис. 7. Кріплення вставки напрямної Т4

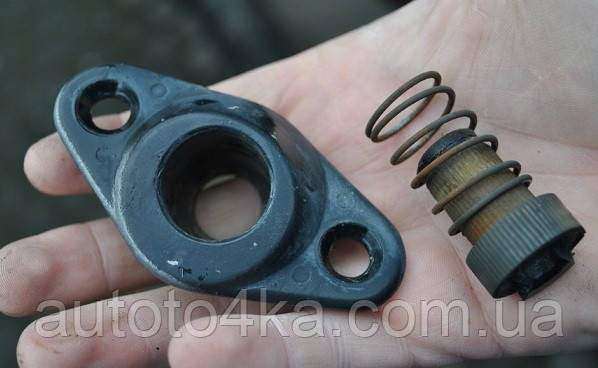

Рис. 8. Втулка стопорної цапфи Т4 в розібраному вигляді

    Нові вставки, виготовлення яких до снаги досвідченому токару, легко встановити замість зношених. Матеріал, з якого зазвичай виточують втулки — капролон.

Рис. 9. Змінні вставки стопорної втулки Т4 кустарного виготовлення

Рис. 10. Заміна вставки стопорної втулки Т4

Рис. 11. Відновлена стопорна втулка Т4

    Ресурс відреставрованої у такий спосіб втулки не порівняти з ресурсом оригінальної деталі. Проте цей спосіб реставрації напрямних дуже популярний у середовищі власників Т4.

    Зараз одне з вітчизняних підприємств налагодило випуск ремкомплектів для відновлення напрямних зсувних дверей Т4.

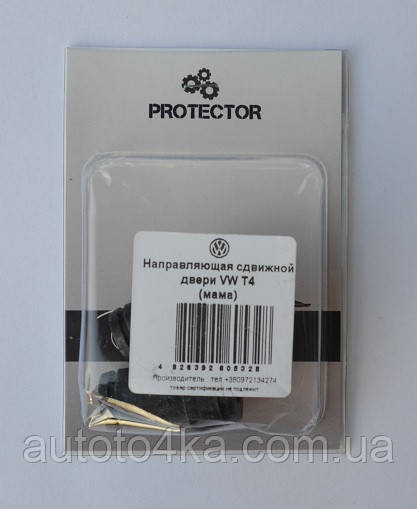

Рис. 12. Ремкомплект напрямних зсувних дверей VW T4 701843637KIT

    Комплект складається з двох змінних втулок, виготовлених у заводських умовах із конструкційного пластику.

Рис. 13. Змінні втулки (ремкомплект) для ремонту напрямних бічних дверей Т4

Рис. 14. Одного комплекту достатньо для ремонту напрямних бічних дверей (2 шт.)

    У нашому інтернет-магазині завжди є ремкомплекти напрямних.

    Якщо корпус напрямної пошкоджений або дуже зношений, вона підлягає заміні.

    В інтернет-магазині Автоточка (autoto4ka.com.ua) можна купити оригінальні напрямні бічних дверей на Т4:



    - VAG 701843841 - цапфа;

    - VAG 701843637 - втулка.



    Застосовуваність компонентів — усі фургони Т4, незалежно від дати випуску.

    Аналоги цих деталей не виявлені.

    Замовити напрямні можна через кошик 24 години на добу 7 днів на тиждень на сайті Інтернет магазину Автоточка (autoto4ka.com.ua) або зв'язавшись із нами за зручним каналом зв'язку.

    Звертайтеся! Ми працюємо для вас!

    Інші статті по темі тут.



    Автор статті - Валентин Діденко
