Підбір гальмівних дисків на Фольксваген Т4

    Гальмівний диск – найвідповідальніша частина дискового гальма автомобіля. За рахунок тертя притискається до поверхні дисків колодок відбувається перетворення енергії поступального руху автотранспортного засобу в теплову.

У просторіччі ці деталі називають млинцями.

Гальмівні диски, як і колодки, відносяться до категорії витратних деталей, замінних при проведенні періодичного технічного обслуговування. Як правило, одна заміна "млинців" припадає на 5-6 замін гальмівних колодок.

Коли необхідна заміна гальмівних дисків на Т4?

У зв'язку з тертям в зоні контакту відбувається інтенсивний знос поверхонь. При досягненні гранично допустимої величини зносу колодок і дисків вони підлягають заміні.

При оптимальних режимах експлуатації і спокійній манері водіння термін служби дисків може досягати 150 тис. км пробігу і більше.

Беззастережно гальмівні диски потребують заміни в таких випадках:

1. Товщина робочої частини (ротора) досягла мінімально допустимого значення, встановленого виробником.

2. Є деформації після удару.

3. Наявні пошкодження і нерівномірний знос, що не підлягають усуненню шляхом шліфування або проточки.

4. Ротор диска деформований (збентежити), із-за чого колодки прилягають нерівномірно і гальмування неефективно.

5. Величина бічного биття диска перевищує допустиме значення (0,08 мм), а товщина диска не дозволяє його проточить.

Яка допускається товщина гальмівного диска?

Значення мінімальної товщини диска ротора, при якій його необхідно замінювати – довідкова інформація. Вона міститься в техдокументації, вказується на упаковці нового диска. Щоб уникнути перевищення допустимого зносу диска мінімальне значення його товщини зазначається в маркуванні, що наноситься на зовнішню неробочу поверхню ротора (див. фото на рис. 1).

Рис. 1. Маркування гальмівного диска

Напис MIN THK 20.0 MM означає, що мінімальна товщина диска - 20.0 мм.

Які гальмівні диски для Т4 можна купити в інтернет магазині Autoto4ka?

Це вироби таких брендів:

- AutoMega, Bosch, Meyle, NK, Zimmerman (Німеччина);

- Ferodo (Великобританія);

- JP Group (Данія);

- Remsa (Іспанія);

- Brembo (Італія);

- MaxGear (Польща);

- TRW (США);

- Profit (Чехія).

Який бренд вибрати?

Найчастіше вибір бренду – питання скоріше фінансову, ніж технічний. Хоча, є і конкретні рекомендації.

1. Автомобілістам, які віддають перевагу спокійний стиль водіння, уникають швидкої їзди по розбитим дорогам, можна зупинитися на недорогих брендах. Щоб не потрапити на дешеву підробку, краще користуватися послугами перевірених продавців.

2. Прихильникам динамічного стилю водіння більше підійдуть диски провідних виробників, які спеціалізуються на гальмівних компонентах – Brembo, Ferodo, Remsa, TRW. Найбільш ефективно працюють пари диск-колодка одного виробника.

3. На автомобілі, які доводиться експлуатувати з повним завантаженням, круглий рік у важких дорожніх умовах, фахівці рекомендують встановлювати диски Zimmermann. Купити гальмівні диски Циммерман - правильне рішення. Вони відрізняються підвищеною стійкістю до викривлення і витримують «купання» в крижаній воді після затяжних спусків або різких гальмувань.

4. Для тюнінга Т4, підготовки до використання його в якості спорткара, краще підбирати призначені для цього диски: складові, з декоративним покриттям і т. д.

Передні гальмівні диски для Т4

У передніх гальмах, які на всіх Т4 комплектувалися дисковими механізмами, що використовуються повні і вентильовані диски. Всього кількість моделей гальмівних механізмів – п'ять, моделей дисків - сім. Вони відповідають наступним PR-кодами:

- 1LA – Girling, плаваючий супорт, R14;

- 1LP - Girling, плаваючий супорт, R15;

- 1LE - Girling, рамковий супорт, R15;

- 1LU - ATE, плаваючий супорт, R 15;

- 1LB - Lucas, плаваючий супорт, R16.

Технічні параметри передніх гальмівних механізмів - в табл. 1.

Як підібрати передні гальмівні диски на Т4?

Розглянемо детальніше всі варіанти.

1. OE 701615301C (701615301) – суцільні диски для коліс 14", які використовувалися на Т4 в період з 09/90 до 12/95. Розмір дисків - 260x16, min товщина – 13 мм. В цей період Т4 оснащені бензиновими двигунами 1.8, 2.0, 2.5 і дизелями 1.9 D, 1.9 TD і 2.4 D. Girling, плаваючий супорт, 1LA.

В інтернет магазині autoto4ka.com.ua можна придбати такі диски OE 701615301C (PR-код 1LA):

- JP Group 1163108800 (див. рис. 2);

- JP Group 1163100600;

- Remsa 6414.00 (див. рис. 3);

- Maxgear 19-0983.

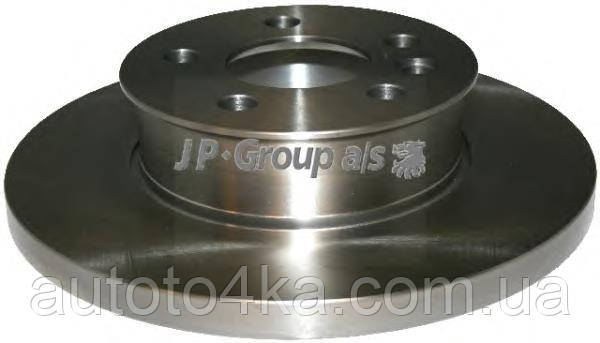

Рис. 2. Гальмівний диск JP Group 1163108800 (OE 701615301C)

Рис. 3. Гальмівний диск Remsa 6414.00 (OE 701615301C)

2. OE 701615301E (701615301B) – суцільні диски для коліс 15", які використовувалися на Т4 починаючи з № 70-P-160 001 і до 70-T-199 000. Розмір - 282x18, min товщина – 15 мм. В цей період Т4 оснащені бензиновими двигунами 1.8, 2.0, 2.5 і дизелями 1.9 D, 1.9 TD і 2.4 D. Girling, плаваючий супорт, 1LP.

    На сайті autoto4ka.com.ua можна купити такі аналоги OE 701615301E (1LP):

- JP Group 1163104400 (див. рис. 4);

- JP Group 1163111400;

- Bosch 0 986 478 613.

Рис. 4. Гальмівний диск JP Group 1163104400 (OE 701615301E)

3. OE 701615301G - суцільні диски для коліс 15", які використовувалися на Т4 з № 70-T-200 001 (1996 рік). Розмір - 282x18, min товщина – 15 мм Lukas, плаваючий супорт, 1LP.

Рис. 5. Гальмівний диск JP Group 1163104600 (OE 701615301G)

    Чим відрізняються диски OE 701615301E і OE 701615301G (PR-код 1LP)? Незважаючи на однакові робочі параметри (282x18), вони не взаємозамінні. Відмінність – у параметрах ступичной частини. Диск OE 701615301E має висоту 64,7 мм, а OE 701615301G – 55,2 мм.

4. OE 701615301D (701615301A) – вентильовані диски для коліс 15", які використовувалися на автомобілях Т4 з № шасі до 70-T-199 000. Розмір - 280x24, min товщина – 20 мм. Girling, рамковий супорт, 1LE.

Рис. 6. Вентильований гальмівний диск JP Group 1163111300 (OE 701615301D)

5. OE 7D0615301C (7D0615301A, 7D0615301F) – вентильовані диски для коліс 15", які використовувалися на Т4 з № шасі від 70-T-200 001. Розмір - 280x24, min товщина – 20 мм. Girling, рамковий супорт, 1LE.

Рис. 7. Вентильований гальмівний диск JP Group 1163111500 (OE 701615301C)

    Гальмівні диски OE 701615301D і OE 7D0615301C за інших однакових параметрах відрізняються ступичной частиною.

6. OE 7M3615301A (1141782, YM211125BA, 7D0615301, 7D0615301B, 7M3615301A) - вентильовані диски для коліс 16", які використовувалися на Т4 з № шасі від 70-W-000 001 до 70-1-000 954. Розмір - 300x26, min товщина – 22 мм. Lucas, плаваючий супорт, 1LB.

7. OE 7M3615301 (1108038, YM211125AA) - вентильовані диски для коліс 16", які використовувалися на автомобілях Т4 з № шасі від 70-1-000 955. Розмір - 313x26, min товщина – 22 мм. Lucas, плаваючий супорт, 1LB.

    Дані по застосовуваним на Т4 моделям передніх дисків, які можна купити в інтернет магазині autoto4ka.com.ua, зведені в таблицю 2.

Задні гальмівні диски Т4

У гальмах задніх коліс Т4 з січня 1996 р. використовувалися дискові механізми (машини з № кузова починаючи з 70-T-200 001) з повними (суцільними) дисками. Характеристики – у таблиці 3.

Підбір задніх дисків складності не представляє, так як переважна більшість Т4 з дисковими гальмами укомплектовані колісними дисками R15. Диски R16 встановлювалися на Т4 як посилений варіант (так званий пакет для поганих доріг) для автомобілів, які комплектувалися більш потужними силовими установками. Їх випуск обмежений періодом з 08/98 (з № шасі 70-W-000 001) до кінця виробництва.

Слід враховувати, що кузов автомобіля під колісні диски R16 має ряд особливостей, зокрема відмінності в розмірах внутрішнього крила.

Таким чином, задні гальмівні диски Фольксваген Т4 – суцільні, двох видів.

1. OE 7D0615601 - суцільні (повні) диски для коліс 15", які використовувалися на Т4, починаючи з № 70-T-200 001 (1996 рік). Розмір - 280x12, мінімальна товщина – 10 мм. Lukas, плаваюча скоба, 2E2.

Перелік моделей задніх дисків, які можна купити на нашому інтернет ресурсі autoto4ka.com.ua, наведені в таблиці 4.

Рис. 8. Задній гальмівний диск JP Group 1163206500 (OE 7D0615601)

2. OE 7D0615601C (1110251, 1140278, YM212A315AB, 7D0615601A) - суцільні (повні) диски для коліс 16", які використовувалися на автомобілях Т4, починаючи з № 70-W-000 001 (1998 рік). Розмір - 294x13.5, min товщина – 11.5 мм Lukas, плаваюча скоба, 2E3.

Рис. 9. Задній гальмівний диск ZIMMERMANN 600.3216.20

Висновок

Отже, аналіз підбору гальмівних дисків на Т4 дає можливість зробити наступні висновки.

1. Для точного підбору передніх дисків необхідно мати наступну інформацію:

- PR-код гальмового механізму;

- VIN-код автомобіля.

2. Для підбору задніх гальмівних дисків на Т4 досить мати інформацію про розмір колісних дисків.

    Висловлюємо надію, що наша стаття допоможе автомобілістам заощадити час і гроші, скориставшись нашими рекомендаціями.

Вдалих покупок і легких доріг!
