Підбір запчастин на зсувні двері Фольксваген Т4

Підбір запчастин на зсувні двері Фольксваген Т4

Стаття продовжує серію про порядок підбору запасних частин для ремонту і техобслуговування дверей трудяги-фургоном Фольксваген Т4. Стаття містить великий ілюстративний матеріал та конкретні рекомендації щодо підбору компонентів зсувних дверей VW...

Ми продовжуємо публікацію статей з серії про підбір запасних частин для підтримки в справному стані дверей Фольксваген Т4.

Ми сподіваємося, що зібрана нами воєдино з різних джерел інформація дозволить автомобілістам заощадити час і гроші при пошуку потрібних запчастин.

У своїй роботі ми використовували дані, отримані з відкритих джерел, а також власний багаторічний досвід роботи на вторинному ринку (aftermarket).

Зв'язатися з нами, щоб задати питання, вказати на неточності або помилки, а також поділитися власним досвідом роботи з Т4, можна, використовуючи виділений для цієї мети e-mail: autoto4ka@i.ua.

    Попередні публікації з серії:

- Важливі дрібниці. Деталі дверей для Фольксваген Т4;

- Деталі передніх дверей Фольксваген Т4.

Зсувні двері дуже популярні в автомобілебудуванні. Сьогодні їх можна побачити на самих різних авто, аж до хетчбеків. Особливість такого пристрою – мінімальна, майже нульова площа, яка потрібна для відкривання. Недолік – трохи більш складна конструкція і більш висока трудомісткість обслуговування.

На фургонах Т4 зсувні двері ставлять праворуч і ліворуч.

Оснащення такий двері специфічно. Крім обов'язкових для будь автодвери запірних механізмів, це:

- роликові опори;

- фіксатори (стопори);

- упори.

Зсувні двері називають також бічними і розсувними. Ще одна назва – відкатна двері.

Пасажирські моделі Т4 оснащувалися зсувними дверима з отвором для вікна, вантажні – без нього.

    Популярні статті цієї категорії:

- "Зсувні двері: ролики і ремкомплекти";

- "Напрямні зсувних дверей VW T4".

Бічні двері на Т4 зсувається вздовж борту фургона в спеціальних напрямних, вона котиться на трьох роликових опорах. Верхня і нижня опори закріплені в передній частині дверей, середня - в задній. Середня роликова опора рухається по направляючої, розміщеної зовні фургона (див. рис. 2, поз. 11).

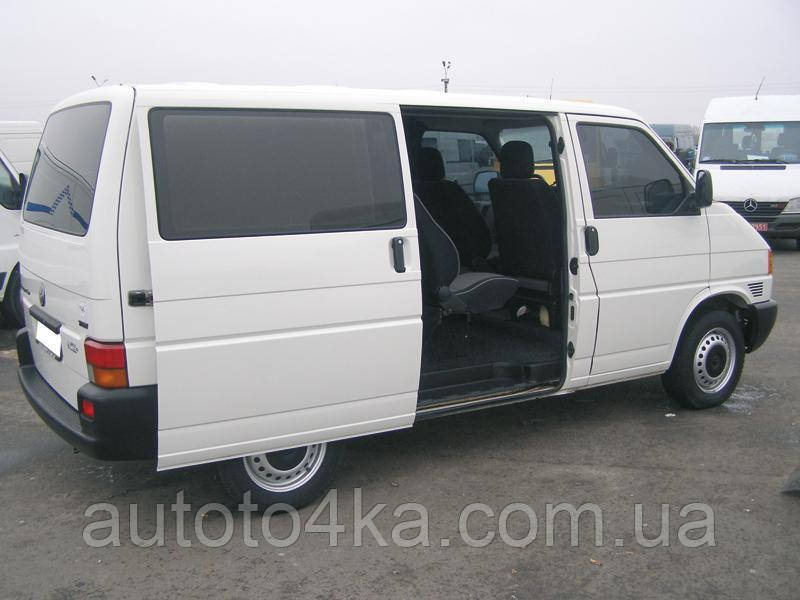

Рис. 1. Зсувні двері на Т4

Які запасні частини доводиться замінювати в зсувних дверях VW T4?

1. Ущільнювач.

2. Роликові опори.

3. Замки і ручки.

4. Фіксатори.

5. Упори.

Ущільнювач зсувних дверей VW T4

Знос, пошкодження ущільнювача помітно знижує рівень комфорту в салоні.

По-перше, через нещільності в салон проникає ззовні пил, бруд, волога.

По-друге, з'являється зазор призводить до вібрації, стуку та іншим подібним явищам, прискорюючи процеси зносу деталей, що забезпечують притискання дверей до елементів кузова.

Варто зазначити, однак, що на ринку склався дефіцит ущільнювачів дверей не тільки для Т4, але і інших комерційних авто. Тому питання постачання цих компонентів у кожному конкретному випадку вирішується індивідуально, під замовлення.

    Увага! При замовленні ущільнювачів для бічної і задньої навстіж двері Т4 обов'язково слід вказувати тип фургона щодо його висоти.

Рис. 2. Обладнання бічних дверей VW T4

Ролики зсувних дверей Т4

Для комерційних фургонів після 10-12 років роботи виникають певні проблеми у зв'язку з зносом деталей роликових опор. Дребезжащие, вібруючі двері, видають неприємний брязкіт при наїзді машини на перешкоду, вимушують автомобіліста приймати невідкладні заходи для запобігання подібних явищ. На початковій стадії зношування роликів і шарнірів направляючих збільшений зазор можна усунути регулюванням. Коли ця можливість вичерпується, проблема вирішується заміною роликів. І Т4 в цій ситуації – не виняток. Приходить час заміни роликових напрямних, яких на Т4 – три: верхня, середня і нижня. Найуразливіша з них – нижня.

По-перше, на неї припадає найбільша навантаження від ваги дверей.

По-друге, вона найбільш схильна до впливу зовнішніх факторів, що прискорюють знос. Це пил, бруд, пісок і волога, що потрапляють на деталі.

Роликові напрямні називають ще роликовими опорами для стислості просто роликами.

1. Верхній ролик Т4

Його призначення – відхиляти і підтримувати полотнище дверей при відкриванні і закриванні. Конструкція проста (див. рис.4). Кріпиться ролик в спеціальному кронштейні.

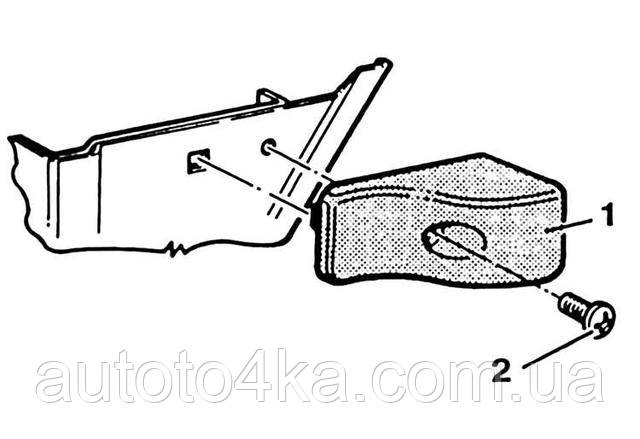

Рис. 3. Кріплення верхнього ролика Т4

Верхня роликова опора OE 701843436 (див. рис. 3) поставляється без кронштейна. Вона універсальна, може ставитися як на праву, так і на ліву сторону.

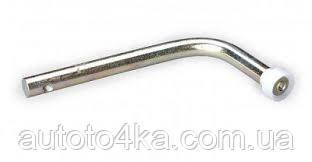

Рис. 4. Верхній ролик відкатної двері Т4

У нас в Інтернет магазині autoto4ka.com.ua можна купити такі верхні ролики:

- AutoTechteile 384 3004;

- Maxgear 27-0211;

- Akussan LCC TR 1215.

Різновиди верхньої направляючої (доступні тільки в оригіналі), які підбираються під колір оббивки пасажирських моделей:

- OE 705843436B Q70 – світло-бежева;

- OE 705843436B Y20 – сріблясто-сіра;

- OE 705843436B 9UW – «цукру».

2. Середня роликова опора Т4 (див. рис. 5) представляє собою шарнірно закріпленої на кронштейні каретку з трьома роликами.

Середні ролики для правої двері Т4 - OE 701843336A, для лівої – OE 701843335A.

На нашому інтернет ресурсі autoto4ka.com.ua можна купити такі середні ролики:

1. Для правої двері:

- JP Group 1187400280;

- Topran 111461586;

- Maxgear 27-0251.

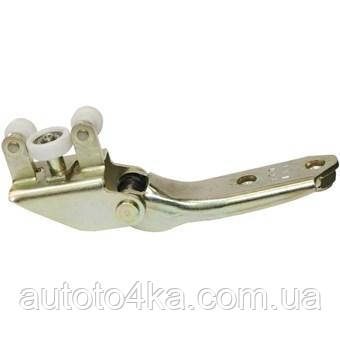

Рис. 5. Ролик правою відкатної двері Т4 середній

2. Для лівих дверей:

- JP Group 1187400270;

- Metzger 2310022.

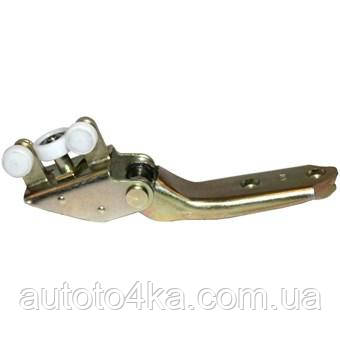

Рис. 6.Ролик лівої зсувних дверей Т4 середній

3. Конструкція нижньої роликової опори аналогічна середньої.

Нижні ролики бічних дверей Т4 поставляються в двох виконаннях:

- в зборі з кронштейном для правої або лівої двері;

- у вигляді каретки в комплекті з монтажними елементами.

Нижні ролики на зсувну двері Т4 випускаються з двома різними кронштейнами – стандартним і укороченим. Укорочений ставилося на автомобілях перших років випуску (до 1994 року).

    Асортимент нижніх роликів Т4

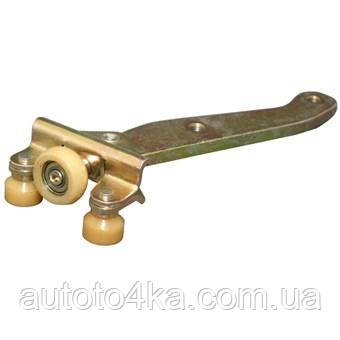

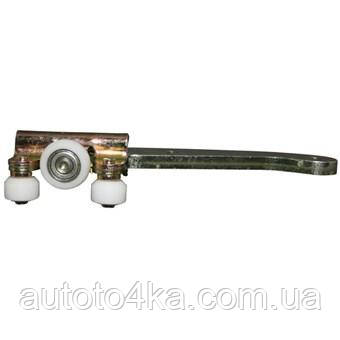

1. Нижній ролик правою зсувних дверей Т4 в зборі OE 701843406B - рис. 7.

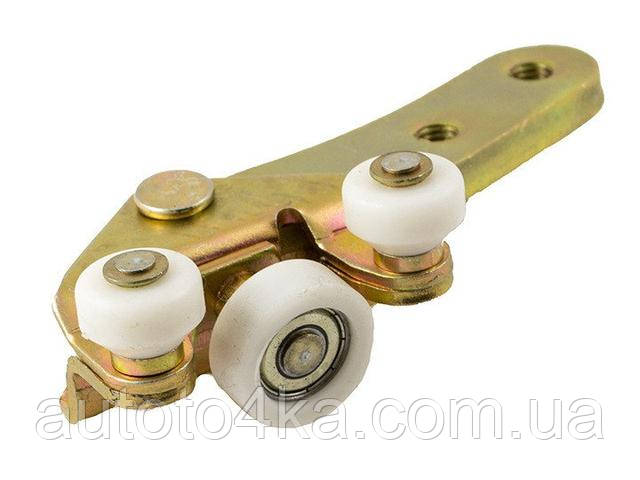

Рис. 7. Нижній ролик правої двері Т4 в зборі OE 701843406B

    В нашому інтернет магазині можна купити такі нижні ролики правою зсувної двері:

- Automega 100108410;

- Autotechteile 3843002;

- JP Group 1188600880;

- Maxgear 27-0209;

- Metzger 2310001.

2. Нижній ролик правої двері з коротким тримачем - рис. 8. Розмір в осях кріпильних отворів - 28 мм.



Рис. 8. Нижній ролик правої двері з укороченим кронштейном Maxgear 27-0210

    Асортимент роликів правої двері з укороченим держателем обмежується двома брендами:

- Maxgear 27-0210;

- BLIC 6003-00-0082P.

3. Нижній ролик лівої двері OE 701843405B - рис. 9.

Рис. 9. Нижній ролик лівих дверей в зборі JP Group 1188600770 (OE 701843405B)

    В нашому інтернет магазині можна купити такі нижні ролики правою зсувної двері:

- JP Group 1188600770;

    - Topran 115529586.

4. Нижній ролик без кронштейна

Він може ставитися і справа, і зліва, в тому числі і на укорочений кронштейн. У нас можна купити ролики без кронштейна таких моделей:

- JP Group 1188600800;

- Maxgear 27-0208.

В обох комплектах є все необхідне для монтажу (див. рис. 10).

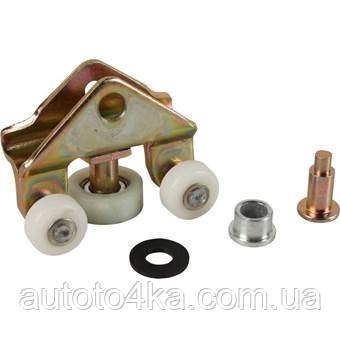

Рис. 10. Нижня роликова опора зсувних дверей Т4 без кронштейна JP Group 1188600800

Для монтажу необхідно володіти певними навичками виконання слюсарних робіт. Головне – встановити вісь, що з'єднує каретку з кронштейном, без перекосу.

Після заміни роликових напрямних необхідно відрегулювати зазори між полотном дверей і елементами кузова (стійки, дах, поріг) і прилягання його до ущільнювачу. Детальніше про це - в нашій наступній статті.

Замки і ручки відкатних дверей Фольксваген Т4

Зсувні двері Т4 укомплектовані замками і ручками - зовнішніми і внутрішніми.

Замки і внутрішня ручка виходять з ладу рідко. Вони доступні переважно в оригіналі, тому питання постачання цих компонентів вирішуються індивідуально.

Перелік запірних елементів зсувних дверей Т4:

1. Замок для лівих дверей - OE 701843603D. Доступний в оригіналі.

2. Замок для правої двері - OE 701843604D.

На інтернет ресурсі autoto4ka.com.ua можна купити замок AKUSAN LCC 3088.

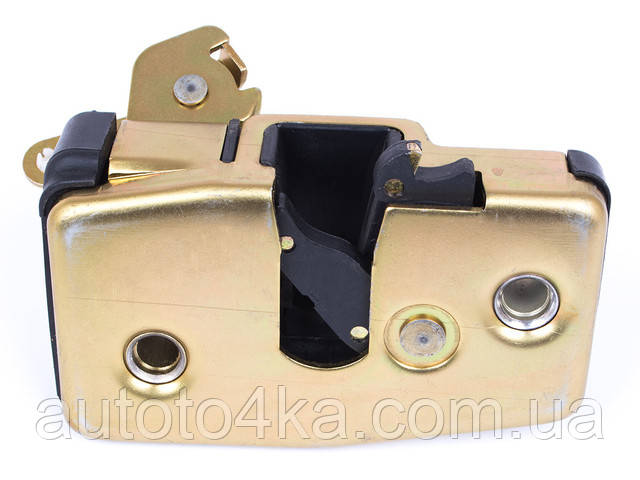

Рис. 11. Замок правою зсувних дверей VW T4 OE 701843604D

3. Зовнішня ручка правою відкатної двері OE 7D0843704A. В інтернет магазині autoto4ka.com.ua можна купити аналог виробництва компанії AUTOTECHTEILE, модель 8430.25.

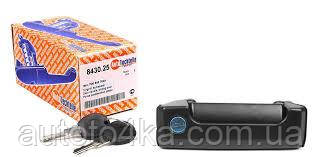

Рис. 12. Ручка зовнішня правою відкатної двері Т4 AUTOTECHTEILE 8430.25

4. Внутрішні ручки зсувних дверей Т4 доступні лише в оригіналі, під замовлення, аналоги не знайдено.

Праві двері – внутрішня ручка OE 721843642A.

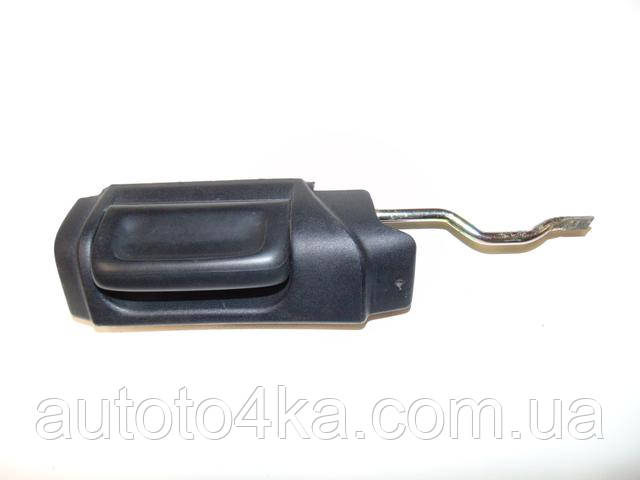

Рис. 13. Внутрішня ручка правою зсувних дверей Т4 OE 721843642A

Ліва двері - внутрішня ручка OE 701843641B.

Особливості обладнання високої зсувних дверей

Автомобіль T4 випускався з різною висотою даху. Моделі з високим дахом оснащувалися дверима відповідної висоти.

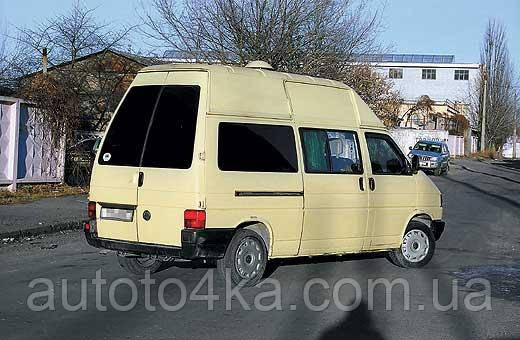

Рис. 14. Фольксваген Т4 з високим дахом

Оснащення високою зсувних дверей відрізняється від дверей стандартної висоти (див. рис. 15):

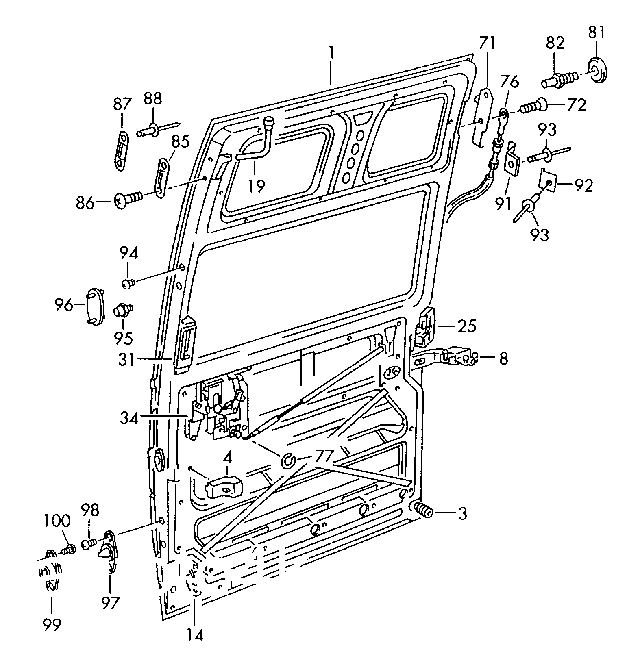

Рис. 15. Оснащення високою зсувних дверей Фольксваген Т4

1. Крім центрального замку, на високій двері встановлений вгорі додатковий замок (поз. 71 рис. 15), який з'єднаний з основним замком (поз. 34 рис. 15) гнучкої тягою (поз. 79 рис. 15).

Компоненти доступні лише в оригіналі, поставляються під замовлення:

- додатковий замок OE 721843502A;

- гнучка тяга OE 721843508;

- запірний палець додаткового замку OE 721843512.

2. На додаток до двох пар фіксаторів двері, вгорі встановлена пара додаткових фіксаторів (поз. 85 і 87 рис. 15).

Ці компоненти також доступні лише в оригіналі та поставляються під замовлення:

- напрямна OE 7H3843452A;

- напрямна (втулка) OE 721843456.

3. Ущільнювач зсувних дверей у фургоні з високим дахом відрізняється лише довжиною. Так, для зсувних дверей Т4, випущених в період з 12.91 до 07.94, він характеризується такими параметрами:

- для високої двері (OE 7D0843791E) має довжину (периметр) 6074 мм;

- для звичайної двері (OE 701843791A) довжина (периметр) становить 5124 мм.

Направляючі (фіксатори) зсувних дверей

Ці деталі, звані ще стопорними цапфами, або просто стопорами, призначені для усунення вібрації відкотних дверей при русі машини, коли двері закриті. Інша функція – фіксація дверей у вертикальній площині щодо елементів кузова.

Інтенсивно зношуються стопорні цапфи у тому випадку, коли автомобіль тривалий час експлуатується з зношеними роликами.

Стопорная цапфа - деталь парна. Встановлюється на торцевій поверхні дверного полотна. Навпроти (на передній стійці) встановлюється втулка.

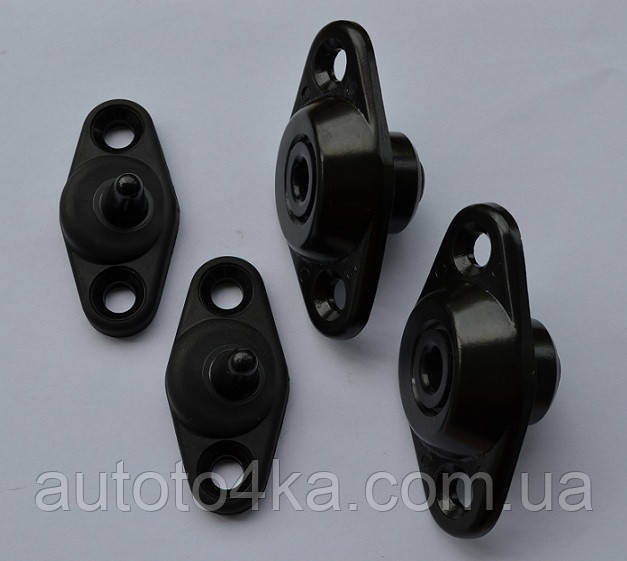

Рис. 16. Комплект направляючих (фіксаторів) Т4

На рис. 17 - фіксатор бічних дверей Фольксваген Т4.

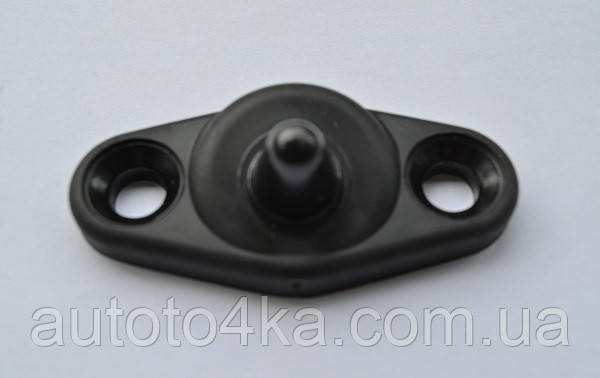

Рис. 17. Цапфа стопорная (фіксатор) зсувних дверей Т4 VAG 701843841

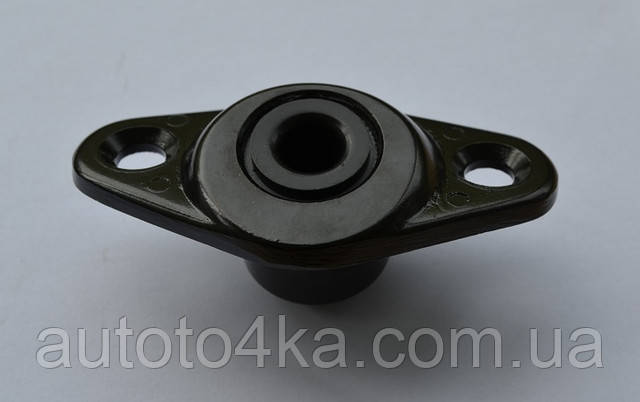

Рис. 18. Напрямна зсувних дверей (втулка) Т4 VAG 701843637

Компоненти доступні лише в оригіналі.

    Рекомендовані статті по темі:

- "Напрямні (фіксатори) зсувних дверей";

- «Напрямні зсувних дверей VW T4».

Упори зсувних дверей Т4

Упорів (буферів), що запобігають схід відкатної двері Т4 з направляючих при її відкриванні та закриванні і пом'якшуючих виникає при цьому удар, кілька.

1. OE 701843316. Знаходиться вгорі двері (поз. 2 рис. 1). Розмір – 16х21 мм. Кількість – 2 шт. Встановлюється також на задній навстіж двері і на капоті. Доступний тільки в оригіналі, поставляється під замовлення.

2. OE 867827500A (311823499A) – поз. 3 рис. 1. Доступний за бренду JP Group модель 8180150106. Розмір 30х22/12. Кількість – 1 шт. Застосовувався також на деяких автомобілях Volkswagen минулих років випуску в якості упору капота (див. рис. 16).

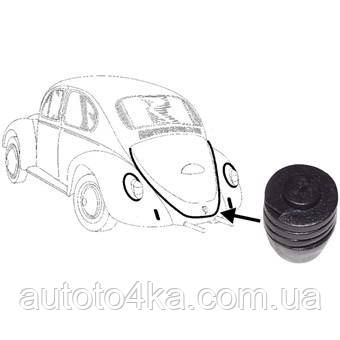

Рис. 16. Упор зсувних дверей VW T4 JP Group 8180150106, OE 867827500A (311823499A)

Доступний в оригіналі.

3. OE 701843311A (поз. 4 рис. 1). Обмежує переміщення двері у відкритому положенні. Різновид деталі – упор для високої двері OE 721843312. Обидві деталі виходять з ладу вкрай рідко. У зв'язку з високою ціною нової, оригінальної деталі, основне джерело постачання – численні розбирання.

Рис. 19. Середній упор зсувних дверей Т4 (OE 701843311A)

4. OE 701947575 (поз. 42 рис. 1) розташовується в середній частині спереду. Доступний тільки в оригіналі.

На поверхні, в які вдаряються упори при закриванні або відкриванні відкатної двері, клеются спеціальні захисні наклейки, виконані з самоклеющейся міцної плівки.

Утримання у справному стані деталей, що забезпечують штатне функціонування зсувних дверей, особливої праці не складає. Регулярні перевірки техстану, чистка і змазка схильних до дії зовнішніх факторів вузлів сприяють тривалої і безвідмовної роботи зсувних дверей.

Необхідні компоненти, зношуються в процесі експлуатації автомобіля, можна придбати на нашому інтернет-ресурсі. Якщо який-небудь деталі в наявності не виявилося, просимо звертатися до наших фахівців. Потрібна деталь буде замовлена на партнерському складі в Україні або за кордоном і доставлена в найкоротші терміни замовнику.

Ми працюємо для вас онлайн в режимі 24/7.
