Підбір приводних валів на Фольксваген Т4

Підбір приводних валів на Фольксваген Т4

    Що таке приводний вал, або піввісь в автомобілі?

    Це вал для передачі крутного моменту від диференціала на ведучі колеса. Число валів в автомобілі - по одному на кожне провідне колесо.

    На повнопривідних машинах (T4 syncro) півосей чотири – дві на передній осі і дві на задній.

    Передньопривідні машини оснащуються двома півосями – правої і лівої передньої осі.

    Що потрібно знати для підбору півосей на Фольксваген Т4?

    1. Півосі для механічної та автоматичної трансмісії VW T4 відрізняються одна від одної. Хоча при цьому ШРКШ (шарніри рівних кутових швидкостей), якими вони комплектуються, для обох видів трансмісії використовуються однакові.

    2. Приводні вали мають відмінності для автомобілів, обладнаних системою ABS, і без неї. У цих двох варіантах різні тільки зовнішні ШЗКШ, внутрішні ж – одні і ті ж.

    3. З 07.1995 виробник перейшов на комплектацію приводу T4 передніми валами підсиленого перерізу (30 мм). При цьому були істотно змінені параметри ШРКШ.

    4. Комплектація валами машин з повним приводом має свої характерні особливості.

    1. Півосі Фольксваген Т4 з переднім приводом

    1.1. Півосі для авто з механічною КПП

    1.1.1. Півосі Т4 випуску до 07.1995

    VW T4, вироблені до 07.1995, мають № шасі до 70-R-136 290.

    Машини випускалися як з оснащенням системою ABS, так і без неї.

    1.1.1.1. Півосі на Т4 без ABS

    Для Т4 без ABS, з механічною КПП, що випускалися до 07.1995, використовуються півосі OE 701407449X, що встановлюються праворуч і ліворуч.

    Інші OE:

    - 701407271B;

    - 701407271BV;

    - 701407271BX.

    Технічні параметри:

    Довжина – 525 мм

    Кількість зубців шліцьового з'єднання від колеса - 38 шт.

    Діаметр зовнішнього шарніра - 98 мм.

    Діаметр внутрішнього шарніра - 108 мм

    Розмір різьблення - M16x1.5.

    Аналоги:

    - JP Group 1143103600;

    - SKF VKJC 5158.

    В інтернет магазині Автоточка (autoto4ka.com.ua можна купити привідний вал на Volkswagen T4 мод. JP Group 1143103600 (OE 701407271B).

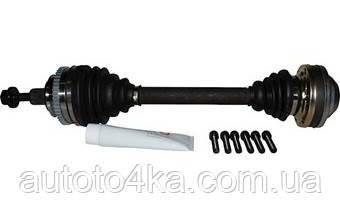

Рис. 1. Привідний вал на Фольксваген Т4 без ABS, з механічною КПП, що випускалися до 07.1995 JP Group 1143103600 (OE 701407271B)

    1.1.1.2. Півосі на Т4, оснащені ABS

    Для Т4, оснащених ABS, з механічною КПП, випускалися до 07.1995 використовуються півосі праві і ліві OE 701407449AX.

    Інші OE:

    - 701407271AC;

    - 701407271C;

    - 701407271CX;

    - 701407271JX;

    - 701407449AC.

    Технічні дані:

    Довжина - 527 мм.

    Число зубців кільця ABS - 48 шт.

    Аналоги:

    - JP Group 1143107400;

    - GKN Spidan 20591.

    На сайті нашого інтернет магазину Автоточка (autoto4ka.com.ua) можна купити піввісь Т4 моделі JP Group 1143107400 (OE 701407271C).

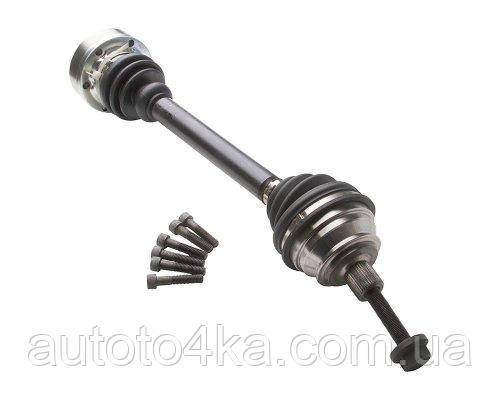

Рис. 2. Привідний вал на Т4, оснащений ABS, з механічною КПП, що випускалися до 07.1995 JP Group 1143107400 (OE 701407271C)

    1.1.2. Приводні вали на Т4 випуску після 07.1995

    VW T4, вироблені після 07.1995, мають № шасі починаючи з 70-R-136 291.

    1.1.2.1. Півосі на Т4 без ABS

    Для Т4 без ABS, з механічною КПП, випускалися після 07.1995, використовуються передні приводні вали OE JZW407449FX, що встановлюються праворуч і ліворуч.

    Інші OE:

    - 701407271M;

    - 701407449FX;

    - 701407451X.

    Технічні характеристики:

    Довжина - 536 мм

    Кількість зубів шліцьового з'єднання від колеса - 38 шт.

    Аналоги:

    - BGA DS9609;

    - GSP 261003;

    - JP GROUP 1143101300;

    - SKF VKJC 5159.

    У нашому інтернет магазині Автоточка (autoto4ka.com.ua) можна купити півосі на автомобілі Т4 без ABS, з механічною КПП, що випускалися після 07.1995 моделі BGA DS9609.

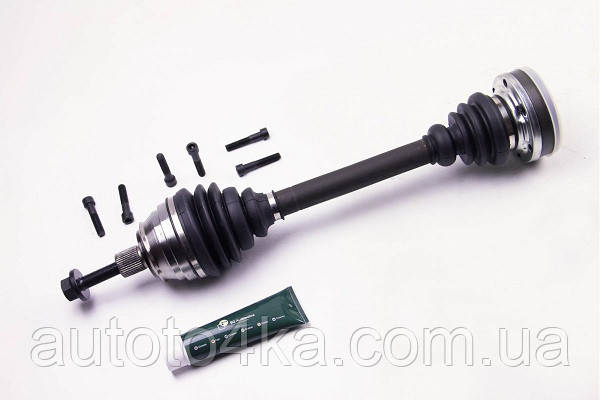

Рис. 3. Привідний вал на Т4 без ABS, з механічною КПП, що випускалися після 07.1995, BGA DS9609

    1.1.2.2. Півосі на Т4, оснащені системою ABS

    На автомобілях Т4, оснащених системою ABS, з механічною КПП, що випускалися після 07.1995, використовуються передні приводні вали OE JZW407449GX, що встановлюються праворуч і ліворуч.

    Інші OE:

    - 701407271P;

    - 701407449GX;

    - 701407451A;

    - 701407451AX;

    - 7D0407271D.

    Технічні дані:

    Довжина - 536 мм

    Кількість зубів шліцьового з'єднання від колеса - 38 шт.

    Число зубців кільця ABS - 48 шт.

    Аналоги:

    - JP GROUP 1143105100;

    - MEYLE 1004980694;

    - SKF VKJC 5151;

    - GKN Spidan 21023.

    У нашому інтернет магазині Автоточка (autoto4ka.com.ua можна купити приводні вали на Т4, оснащені системою ABS, з механічною КПП, що випускалися після 07.1995, моделі SKF VKJC 5151.

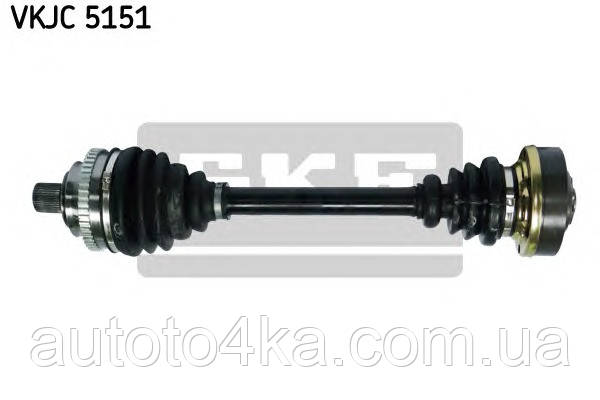

Рис. 4. Привідний вал на Т4, оснащені системою ABS, з механічною КПП, випускалися після 07.1995, SKF VKJC 5151

    1.2. Приводні вали для авто з АКПП

    Характерна особливість приводів Фольксваген Т4 з АКПП полягає в тому, що ліва і права півосі відрізняються один від одного.

    Крім того, різні приводи встановлювалися на автомобілі до рестайлінгу (з № шасі до 70-T-199 000) і після модернізації (з № шасі починаючи з 70-T-200-001).

    1.2.1. Півосі для Фольксваген Т4 c № шасі до 70-T-199 000

    OE 701407449DX без ABS ліва;

    OE 701407449 X без ABS права;

    OE 701407449EX з ABS ліва;

    OE 701407449AX з ABS права.

    У зв'язку з тим, що залишилося таких авто зовсім небагато, питання постачання приводних валів для них при необхідності заміни вирішується індивідуально.

    1.2.2. Півосі для Т4 c № шасі починаючи з 70-T-200 001

    Варіанти комплектації півосями:

    OE JZW407449HX без ABS ліва – під замовлення;

    OE JZW407449FX без ABS права – під замовлення, а також JP GROUP 1143101300.

    OE JZW407449JX з ABS ліва – під замовлення, а також JP GROUP 1143102870;

    OE JZW407449GX з ABS права – під замовлення, а також - JP GROUP 1143105100, MEYLE 1004980694, SKF VKJC 5151 і GKN Spidan 21023.

    2. Приводні вали для Т4 з повним приводом

    Ці автомобілі за класифікацією виробника мають у своїй назві додаток «Syncro» - Volkswagen T4 Syncro.

    Інформація. Базова модель VW Transporter T4 оснащена переднім приводом. За замовленням автомобілі оснащували повним приводом Syncro з вискомуфтой. Трансмісія була розроблена і проводилася австрійською фірмою Steyr-Daimler-Push.

    2.1. Передні приводні вали Т4 Syncro

    Комплектація передбачає два варіанти:

    - OE JZW407449FX - лівий і правий вали для автомобілів без ABS (детальніше - див. п. 1.1.2.1.);

    - OE JZW407449GX - лівий і правий вали для автомобілів з ABS (детальніше - див. п. 1.1.2.2.).

     2.2. Задні приводні вали для Т4 Syncro

    Виробник передбачив такі варіанти комплектації:

    - OE 701501201AX – лівий вал для автомобілів з № кузова до 70-R-136290;

    - OE 701501201C - лівий вал для машин з № кузова починаючи з 70-R-136291;

    - OE 701501202AX – правий вал для авто з № кузова до 70-R-136290;

    - OE 701501202C – правий вал для машин з № кузова починаючи з 70-R-136291.

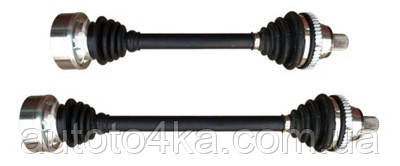

Рис. 5. Задні півосі VW T4 2.5 Syncro 4X4

    Підбір і постачання задніх півосей на VW T4 Syncro вирішується в індивідуальному порядку під замовлення.

    Ремонт приводу Т4 автомобілів шляхом заміни приводних валів в зборі практикується досить рідко. Одна з причин - досить висока вартість агрегату. Як правило, вали ремонтують шляхом заміни ШРКШ. Виняток - злам валу, знос або руйнування його шліцьових частин, а також значне корозійне пошкодження.

    Звертайтеся, ми завжди готові допомогти!
