Ремонт куліси КПП Мерседес Спринтер

    Машина дуже популярна на дорогах нашої країни. Потужні, місткі і невибагливі фургони зайняті на вантажоперевезеннях і приміських маршрутах з великим пасажиропотоком.

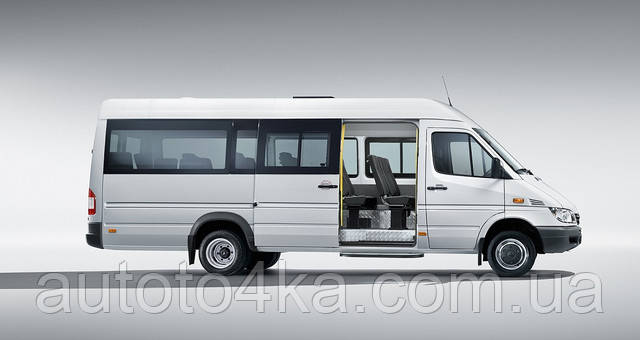

Рис. 1. Mercedes Sprinter I

    Як і будь-яка, навіть найбільш вдала машина, Спринтер також не позбавлений слабких місць, що вимагають до себе підвищеної уваги. Одне з них - куліса КПП. Вона складається з кульового шарніра і допоміжних пристроїв, завдання яких – керування перемиканням передач за допомогою двох тросів. Куліса OE A0002600009 (див. фото на рис. 2) встановлена на моделях Мерседес Спринтер з W901 до W905.

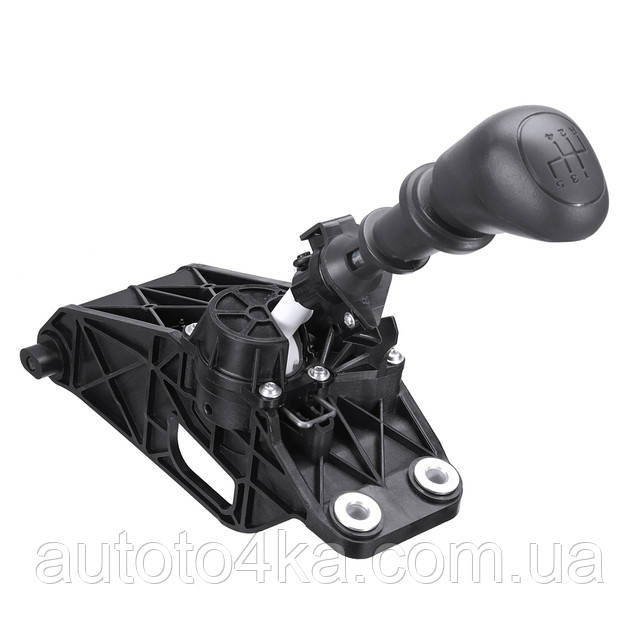

Рис. 2. Куліса КПП Mercedes Sprinter CDI (OE A0002600009)

    Основна деталь вузла – біла пластикова куля на важелі перемикання передач, яка переміщується (без зазору) в двох втулках (сухарях). На деталі закріплені два кронштейна, на яких кріпляться троси КПП.

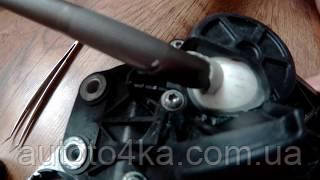

Рис. 3. Пластикова куля механізму куліси КПП

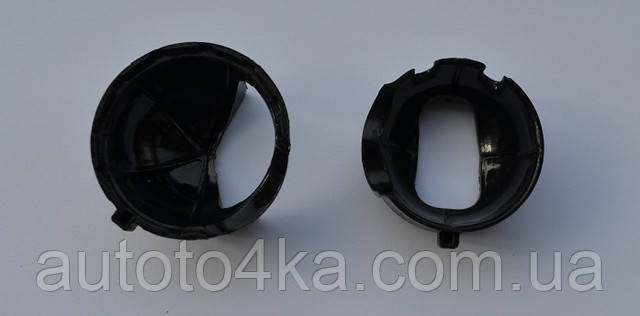

Рис. 4. Втулки (сухарі) кульового шарніра куліси КПП

    В процесі експлуатації деталі механізму, виготовлені з конструкційного пластика, зношуються, в сполученнях з'являється люфт, можуть виникати труднощі з перемиканням передач.

    Що відбувається з механізмом куліси?

    1. Зношуються втулки (сухарі) кульового шарніра.

Рис. 5

    2. Руйнується втулка (капелюх).

Рис. 6

    3. Внаслідок руйнування втулки розбивається отвір деталі, яка передає зусилля на трос.

Рис. 7

    4. Знос бігунка - деталі, яка повертає важіль у нейтральне положення.

Рис. 8

    5. Знос або поломка гачка.

Рис. 9

    6. Знос або поломка гребінця.

Рис. 10

    Для усунення несправностей кулісу ремонтують з використанням деталей з ремкомплекту, виготовлених в заводських умовах з конструкційного пластика.

    Механізм розбирають, очищають від залишків мастила і продуктів зносу, дефектують для виявлення зношених деталей і замінюють їх на нові з ремкомплекту.

    Порядок виконання робіт і використовувані при цьому прийоми добре висвітлені в численних відеоролики на YouTube. Список кращих з них можна побачити на нашій сторінці в Facebook.

    Увага! При складанні куліси на деталі необхідно нанести мастило. При установці куліси - відрегулювати троси!

    В інтернет магазині Автоточка (autoto4ka.com.ua можна купити повний ремкомплект A0002600009KIT.

    Увага! Зазначений ремкомплект застосовується для відновлення працездатності куліси з пластиковою кулею.

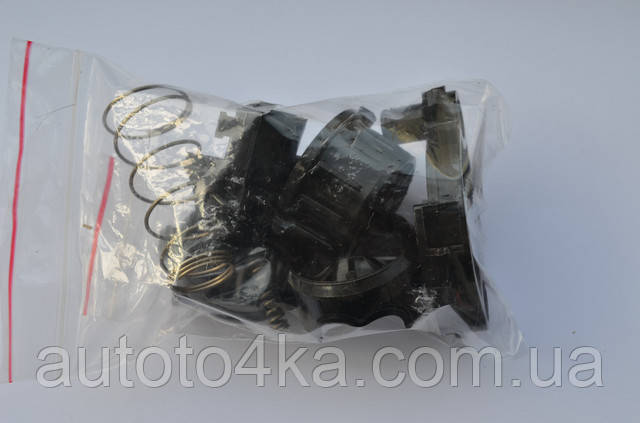

Рис. 11. Ремкомплект куліси КПП в заводській упаковці

    Всі деталі комплекта виготовлені з конструкцйного пластику за допомогою лиття під тиском. Їх вирізняє міцність, щільність, еластичність, високі антифрікційні якості. Деталі мають ремонтні розміри, які враховують знос базових компонентів. При складанні куліси з деталей ремкомплекта не потрібне припасування та якась додаткова механічна обробтка. Конструкція після складання не люфтить, не затирає. Працює чітко і бездоганно виконує свої функції.

    Деталі комплекта, на відміну від аналогів, виготовлених на 3D принтері, міцні і договіічні.

    Переваги ремкомплекта:

    - склад комплекту – найповніший з доступних в Україні;

Рис. 12. Склад ремкомплекту куліси КПП на Спринтер

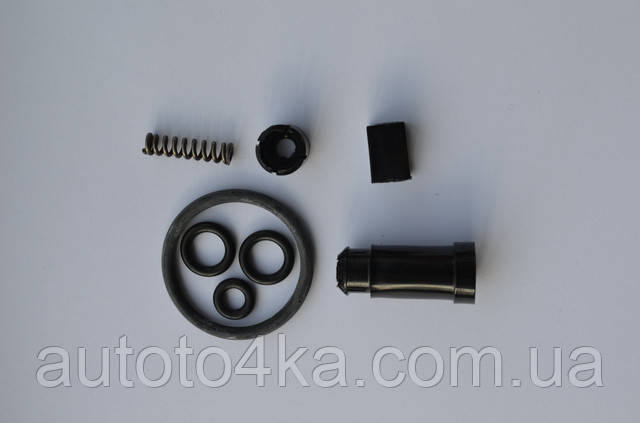

Рис. 13. Вміст малого пакету з ремкомплекту

    - висока якість компонентів;

    - помірна ціна.

    Звертайтеся! Онлайн ми відкриті для вас 24/7!

    Купуючи на нашому сайті ремкомплект куліси КПП A0002600009KIT, ви підтримуєте вітчизняного виробника.

    Автор статті – Валентин Діденко

    Дата публікації – 14.03.21
