Як відновити зношену скобу заднього суппорту на Фольксваген Т4?

Гальмівний супорт - вузол, від справності якого безпосередньо залежить безпека на дорозі.
Умови експлуатації пристрою жорсткі. Перше, і найголовніше - нагрівання деталі при гальмуванні. Далі, вплив негативних факторів зовнішнього середовища: волога, абразивні частинки з дорожнього полотна, хімреагенти, що використовуються дорожніми службами взимку. Компоненти палива, мастила та інших робочих рідин, продукти зносу колодок і дисків також негативно впливають на деталі вузла.
Зношуються напрямні пальці і гніздо скоби супорту. Вплив абразивних частинок та корозії спричиняє збільшення зазору в поєднанні «напрямний палець-скоба». При відпущеній педалі супорт починає видавати неприємний стукіт, дзвін або дережчання.
Напрямні із збільшенням зазору можуть заклинювати, що може спричинити аварійну ситуацію.
Що слід робити в такому разі?
1. Якщо порушена цілісність пильовиків, їх замінюють. Напрямні треба очистити від бруду, продуктів зносу та залишків мастила, перевірити їхній технічний стан. Потім змастити спеціальним мастилом і пересвідчитись, що вони легко ходять в гніздах скоби.
2. Якщо напрямні «закисають» (втрачають рухомість), вузол необхідно розібрати, очистити і відновити рухливість, замінивши пильовики і відновивши мастило. Якщо пальці пошкоджені корозією, та мають на робочій поверхні пори та інші дефекти, їх слід замінити, скориставшись відповідним ремкомплектом. Щоб замінити напрямні задніх супортів Т4, використовують такі ремкомплекти:
- NK 8947010;
- ERT 410035;
Якщо гнізда під напрямні зношені, автовиробник рекомендує скоби заміняти.
Рис. 1. Скоба заднього супорту на Т4
Ціна нової скоби гальмівного супорту досить висока. У теперішніх умовах зрозуміле бажання знайти бюджетний варіант. Рятує та обставина, що скоба - деталь ремонтопридатна. Ремонт скоб передбачає розточування посадкових гнізд та встановлення напрямних пальців ремонтного розміру. Для заднього супорту Т4 цей розмір - 10,00 мм. Такий ремонт дозволяє значно продовжити ресурс виробу.
Знайти ремонтні комплекти для виконання таких робіт в асортименті відомих виробників нам не вдалося.
Найпоширенішим розв’язанням проблеми є виготовлення пальців потрібного діаметру індивідуально. Для цього, окрім розточування гнізд в скобах супорту, потрібно виконати токарні роботи, що наразі не завжди доступно і дорого.
Нещодавно одна з вітчизняних компаній - ATP Auto Parts - почала виготовляти комплекти для реставрації скоби заднього супорту Т4 з напрямними пальцями ремонтного розміру (діаметр 10 мм).

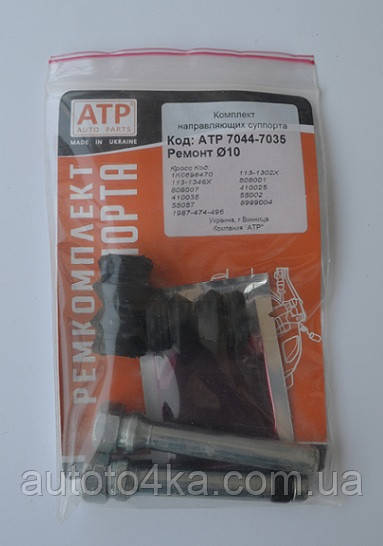

Рис. 2. Комплект напрямних заднього супорту Т4 ATP 7044-7035
Що входить до комплекту?

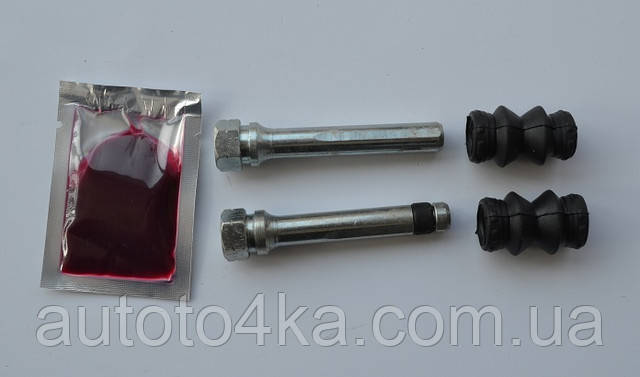

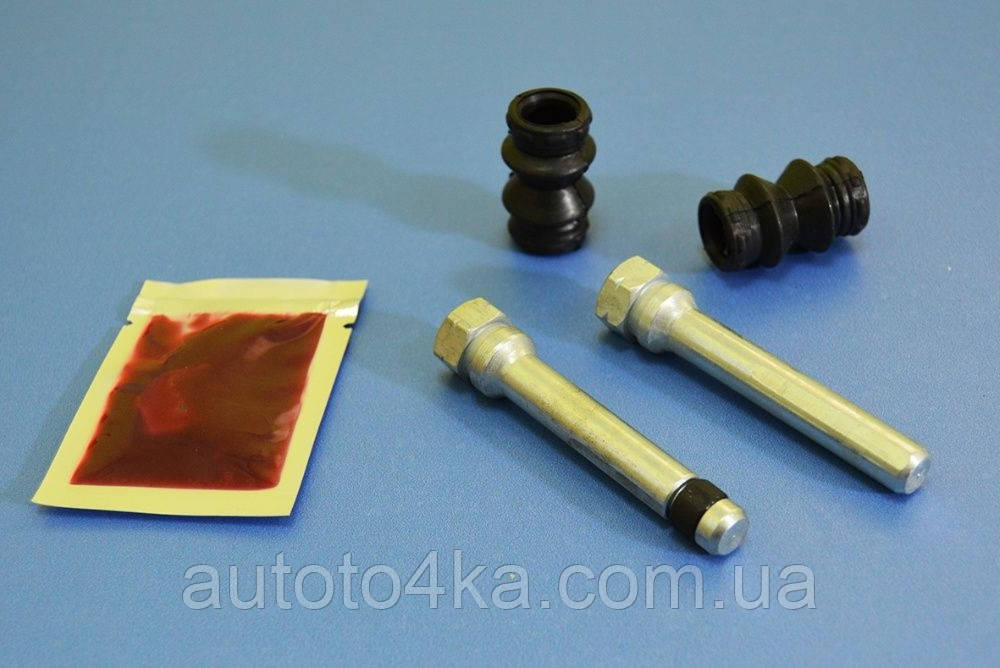

Рис. 3. Склад комплекту
1. Напрямні пальці (2 шт.) діаметром 10 мм.
Рис. 4. Напрямні пальці заднього супорту Т4
Один палець - стандартного виконання.

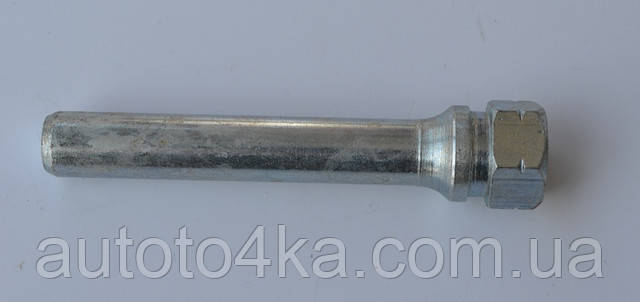

Рис. 5. Напрямний палець стандартного виконання
Другий - у виконанні "антидзвін". Особливість пальця, оснащеного додатковою ґумовою втулкою, полягає в тому, що при зносі він не деренчить.
Рис. 6. Напрямний палець у виконанні "антидзвін"
Увага! Напрямний палець з буферною втулкою встановлюється знизу!
2. Пильовики (2 шт.) Вони виготовлені з високоякісної гуми на основі натурального каучуку, стійкої до дії мастила та високої температури.

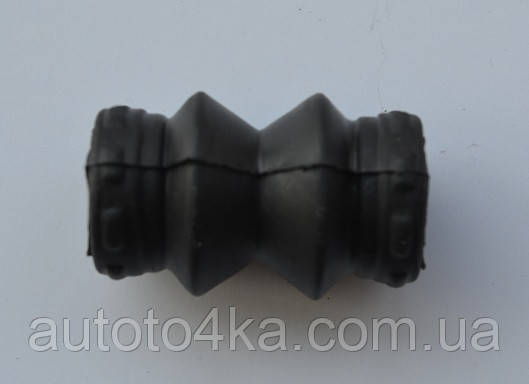

Рис. 7. Пильовик заднього супорту на Т4
Важливо! Гумова суміш виробляється без використання продуктів вторинної переробки каучуку.
3. Високотемпературне мастило (5 г)
Купити ремкомплект → Тисни сюди..
До ремкомплекту напрямних можна також придбати інструмент для розточування посадкового гнізда (свердло 9,9 мм і розгортка 10 мм).
Рис. 8. Комплект інструмента
Купити комплект інструментів → Тисни сюди!
Порядок виконання представлений в численних відеороликах, які легко знайти в Мережі за запитом "ремонт скоб гальмівного супорту".
Переваги використання ремплекта:
1. Його застосування дає змогу негайно реставрувати скоби гальмівного супорту при зносі посадкового гнізда під напрямні.
2. Напрямні пальці виготовляються на сучасному обладнанні з дотриманням усіх необхідних вимог. У повному обсязі виконані фінішні операції: шліфування, термообробка, нанесення гальванічного покриття, що забезпечує високі експлуатаційні характеристики деталей.
3. Можливість додаткового придбання потрібного інструмента.
4. Можливість придбання окремо буферних ґумових втулок для заміни зношених.
Ремкомплект застосовують для ремонту автомобільних супортів гальмівних систем Lucas і TRW.
Звертайтеся! Онлайн ми відкриті для вас 24/7.
Щоб купити повний комплект Тисни тут!
Автор статті — Валентин Діденко
Додаткова інформація на цю тему - на нашій сторінці в Facebook.
