Підбір запчастин для стоянкового гальма Фольксваген Т4

Підбір запчастин для стоянкового гальма Фольксваген Т4

    Актуальна стаття по темі:

    - Гальма Фольксваген Т4: особливості підбору запчастин.

    Стоянковий гальмівний механізм з ручним приводом (на жаргоні автомобілістів "ручник") - невід'ємна частина гальмівної системи. В той час, як основне гальмо використовується під час руху, стоянкове призначене, в першу чергу, для фіксації на місці автомобіля на дорозі з ухилом і при постановці машини на стоянку. Він також може бути використаний в екстрених випадках як аварійна система гальмування при відмові основної.

    Як влаштований "ручник" Фольксваген Т4?

    Привід стоянкового гальма на Т4 – тросовий. Він складається з трьох тросових тяг – однієї центральної і двох бортових (ідентичних) праворуч і ліворуч.

    Схема «ручника» Т4 представлена на рис. 1 (для машин із задніми барабанними гальмами, що випускалися до № 70-T-199 999) і рис. 2 (для машин із задніми дисковими гальмами, що випускалися з № 70-T-200 001).

Рис. 1. Схема приводу стоянкового гальма Т4 із задніми барабанними механізмами

Рис. 2. Схема приводу ручника Т4 із задніми дисковими гальмами

    Відмінність приводу полягає в конструкції центрального (переднього) троса, бортових (задніх) тросових тяг, які на схемах не показані, і кронштейнів тросів.

    Основні компоненти приводу ручного гальма Т4:

    - важіль з рукояткою і кожухом, який кріпиться на спеціальній платформі, а також деталі його фіксації;

    - вимикач стоп-сигналу;

    - тросова тяга передня (1 шт.);

    - балансирный важіль із закріпленими на ньому тягами, до яких кріпляться бортові (задні) тросові тяги (2 шт.);

    - механізм натягування.

    До складу механізму натягування входять:

    - гайка з шайбою М6;

    - захват (тримач) пружини;

    - пружина розтягування;

    - кронштейн (стопор) пружини.

    Балансирний важіль, тяги і деталі механізму натягування ручника Т4 – ідентичні для машин з барабанними та дисковими гальмами. Всі перераховані деталі доступні лише в оригіналі, аналоги не виявлені. Тяги – різні для машин з базою 2920 мм і 3320 мм (так звана довга база). Розглянемо деталі більш докладно.

    Центральний (передній) трос ручника Фольксваген Т4 має різну конструкцію для машин з барабанними та дисковими гальмами.

    Для автомобілів з барабанним заднім гальмом він має дві модифікації:

    - OE 701711476 для моделей з фургоном;

    - OE 707711476 для вантажівок і моделей з подвійною кабіною.

    В інтернет магазині Автоточка можна купити передній трос ручника на Т4 з барабанним заднім гальмом моделі JP Group 1170310200.

Рис. 3. Центральний трос ручника на Т4 з барабанним заднім гальмом JP Group 1170310200

    Центральний (передній) трос для машин з дисковим заднім гальмом також має дві модифікації:

    - OE 701711476A для моделей з фургоном;

    - OE 707711476A для вантажівок і моделей з подвійною кабіною.

    В інтернет магазині Автоточка можна купити центральний трос на Т4 з дисковим заднім гальмом - модель Triscan 8140291155.

Рис. 4. Центральний трос ручника на Т4 з дисковим заднім гальмом Triscan 8140291155

    Балансирный важіль – OE 701711481.

Рис. 5. Важіль балансирний VAG 701711481

    Деталь знята з виробництва і більше не поставляється.

    Тяга приводу троса ручника VAG 701711475 для авто з базою 2920 мм. Довжина тяги – 610 мм

Рис. 6. Тяга приводу троса ручника VAG 701711475 для автомобілів з базою 2920 мм

    Тяга VAG 721711475 для машин з базою 3320 мм. Довжина тяги – 1010 мм

    Тяги OE 701711475 і 721711475 відрізняються тільки довжиною. Деталь OE 721711475 знята з виробництва та більше не постачається.

    Гайка механізму натягу OE N 90286703.

Рис. 7. Гайка з шайбою М6 VAG N 90286703

    Захват (тримач) пружини OE 701711367.

Рис. 8. Захват (тримач) пружини VAG 701711367

    Пружина механізму натягування OE 7017112.

Рис. 9. Пружина механізму натягування Т4 VAG 7017112

    Кронштейн (стопор) механізму натягування OE 7H071124.

Рис. 10. Кронштейн (стопор) механізму натягування VAG 7H071124

    Задній (бортовий) трос стоянкового гальма праворуч і ліворуч – ідентичні. Деталь має кілька різновидів:

    1. OE 701609701 – встановлюються на машинах з задніми барабанними гальмами (з № шасі до 70-T-199 999). Довжина троса – 852 мм

    В інтернет-магазині Автоточка (autoto4ka.com.ua можна купити такі аналоги OE 7D0609701:

    - JP Group 1170300400;

    - NK 904763.

Рис. 9. Трос ручника (задній) Т4 JP Group 1170300400

    2. OE 7D0609701 – встановлюються на машинах з задніми дисковими гальмами з № шасі, починаючи з 70-T-200 001 і до 70-V-120 000. Довжина троса – 945 мм

    В нашому інтернет магазині можна купити такі аналоги OE 7D0609701:

    - JP Group 1170306100;

    - NK 904780.

Рис. 10. Трос стоянкового гальма (задній) Фольксваген Т4 моделі JP Group 1170306100

    3. OE 7D0609701E – встановлюються на Фольксваген Т4 з задніми дисковими гальмами з номером шасі починаючи з 70-V-120 001. Довжина троса – 943 мм.

    На нашому інтернет ресурсі autoto4ka.com.ua можна купити аналоги OE 7D0609701E:

    - JP Group 1170306200;

    - NK 904781.

Рис. 11. Трос ручника (задній) Т4 JP Group 1170306200

    При заміні на задній осі барабанних механізмів на дискові був змінений принцип роботи приводу ручника і його конструкція. З січня 1996 року на задній (від колеса) поверхні супорта ставиться спеціальний Т-подібний важіль з механічним (ексцентриковим) приводом, тобто при повороті важеля поршень супорта висувається не гідравлікою, а під дією ексцентрика приводу.

Рис. 12. Важіль приводу поршня супорта (система стоянкового гальма) для Т4 з задніми дисковими гальмами

    Особливості підбору компонентів ручного гальма Т4

    При підборі запчастин для відновлення працездатності «ручника» слід враховувати наступні особливості його влаштування:

    1. На автомобілях з задніми барабанними та дисковими гальмами привід ручного гальма відрізняється конструкцією центрального троса, кронштейнів та бортових (задніх) тросів.

    2. На Фольксваген Т4 з довгою базою (3320 мм) привід «ручника» відрізняється лише довжиною тяг.

    Характерні несправності ручного гальма VW T4

    Компоненти приводу «ручника» розташовані відкрито безпосередньо під днищем машини. У цій відкритості - причина вразливості системи. Під час руху автомобіля компоненти стоянкової гальмівної системи піддаються руйнівному впливу пилу, бруду, вологи, солі, частинок бітуму та інших нафтопродуктів, а також дрібних каменів, снігу і льоду в зимовий час.

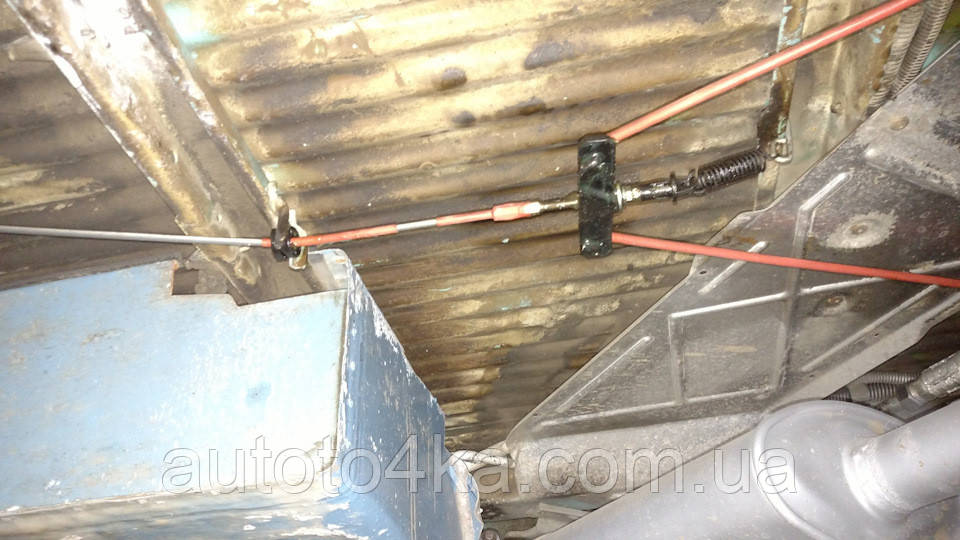

Рис. 13. Установка компонентів приводу ручника VW T4 під днищем Т4

    Аналіз звернень клієнтів інтернет-магазину дозволяє зробити висновок про те, що найбільш часті поломки стоянкової гальмівної системи такі:

    1. Обрив переднього (центрального) троса. При такій поломці, особливо якщо вона сталася в русі, часто виявляються втраченими деталі кріплення бічних тросів і натяжного пристрою центрального троса:

    - тяга приводу троса ручника VAG 701711475 (2 шт.) або VAG 721711475 (для автомобілів з базою 3320 мм);

    - важіль балансирный VAG 70171148;

    - пружина механізму натягування VAG 01711247;

    - захват (тримач) пружини VAG 701711367;

    - стопор VAG 7H0711249;

    - гайка VAG N 90286703.

    Ремонт ручного гальма Фольксваген Т4 в цьому випадку виконується шляхом встановлення нових компонентів замість загублених.

    2. Заклинювання або обрив бортових (задніх) тросів. Найчастіше це відбувається в зимовий час внаслідок замерзання вологи, що потрапила ззовні в кожух троса або під впливом корозії.

    3. Вихід з ладу поршня заднього гальмівного супорта з вбудованою системою стоянкового гальма.

    В цьому випадку проводиться ревізія поршня з заміною ущільнень, або його заміна. При цьому можна використовувати як «голий» поршень, так і повністю оснащений компонент.

Рис. 14. Поршень супорта заднього дискового гальма (в зборі з механізмом стояночного гальма) Frenkit K385101

    Кронштейни тросів ручного гальма Т4

    Іноді внаслідок корозії виходять з ладу кронштейни, які утримують бортові (задні) троси.

    Т4 з задніми барабанними гальмами комплектуються кронштейнами OE 701711441 (лівий) і 701711442 (правий).

    На машинах з задніми дисковими гальмами стоять кронштейни OE 7D1711453B (лівий) і 7D1711454B (правий).

    Деталі доступні лише в оригіналі, поставляються під замовлення.

    Електрообладнання стоянкового гальма Т4

    Включає в себе вмикач стоянкових вогнів OE 191947563B. Він спрацьовує при затягуванні важеля ручного гальма.

    Запчастина доступна тільки в оригіналі, поставляється під замовлення.

Рис. 15. Вмикач стоянкових вогнів Фольксваген Т4 OE 191947563B

    В інтернет магазині Автоточка можна придбати необхідні запчастини для ремонту стоянкової гальмівної системи Фольксваген Т4.

    Звертайтеся! Наші фахівці завжди готові допомогти.
