Троси, важелі, тяги стоянкового гальмового механізму VW T4



в виде спискав виде галереи

    Привід стоянкового гальмывного механізму Volkswagen T4 - тросовий. Центральний трос за допомогою системи важелів і тяг передає зусилля від важеля з храповим механізмом на два коротких троса в задній частині автомобіля, за допомогою яких приводиться в дію виконавчий механізм ручного (стоянкового) гальма. На рис. 1 (нижче товарних позицій) зображена схема привода стоянкового гальма.
    Центральний трос - один для мікроавтобусів з короткою (стандартної) базою 2920 мм і подовженою - 3320 мм Конструкція троса відрізняється для різних виконань Т4:
    - автомобіль вантажний з платформою і з подвійною кабіною;
    - автомобіль з кузовом типу "фургон" і "універсал".
    При неналежному догляді за центральним тросом може трапитися його розрив. Якщо це трапляється під час руху автомобіля, губляться, як правило, ряд деталей, які передають зусилля на виконавчий механізм: тяги привода (поз. 11 на рис. 1) і балансирний важіль (поз. 10 рис. 1), а також деталі натяжного механізму: гайка, захоплення пружини, пружина і стопор (поз. 12, 13, 14 і 15 рмс. 1). Всі ці деталі доступні в оригіналі.
    Короткі троси виконавчого механізму є в кількох варіантах, інформацію про які зведено в табл. 1.

Таблиця 1. Інформація про троси стоянкового гальма VW T4
№ п/п OE Довжина, мм Додаткова інформація Призначення
1. 701609701 852 До № шасі 70ZT199999 Барабанні гальма
2. 7D0609701 945 До № шасі 70-V-120000 Дискові гальма
3. 7D0609701E 943 Починаючи з № шасі 70-V-120001 Дискові гальма

    В інтернет-магазині Автото4ка можна купити троси стоянкового гальма на VW T4 таких брендів:

  •     - AutoMega (Німеччина);
  •     - JP Group (Данія);
  •     - NK (Німеччина);
  •     - BOSCH (Німеччина).

    Підібрати трос стоянкового гальма на Т4 можна за табл. 2.

Таблиця 2. Підбір троса ручного гальма VW T4
OE JP Group Automega NK Maxgear
701609701 1170300400 120013610 904763 32-0074
7D0609701 1170306100 120019110 904780 32-0073
7D0609701E 1170309700, 1170306200 120019210 904781 32-0169

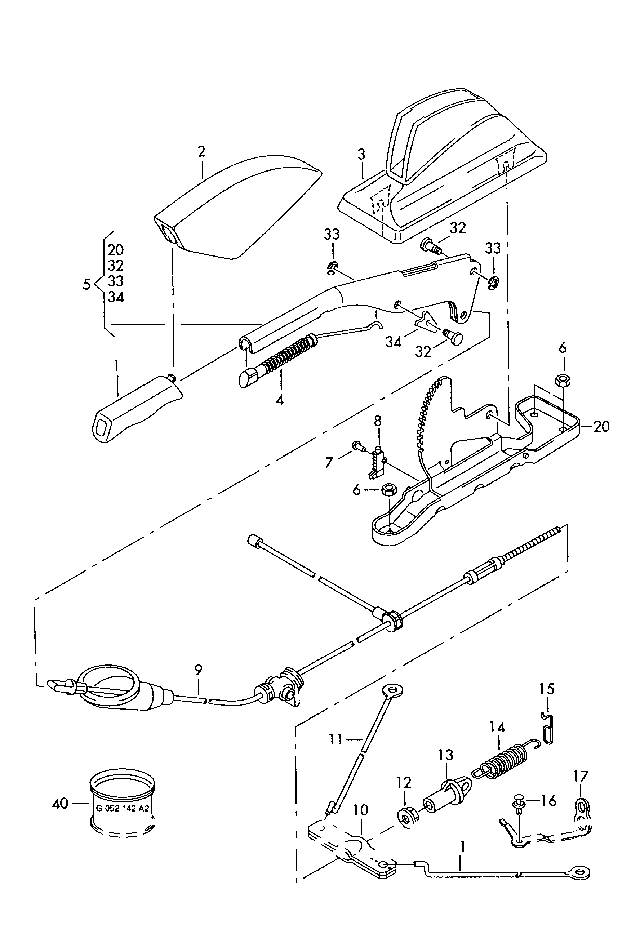

Рис. 1. Привід стоянкового гальма Т4
